HabilisLab

Servicios de ingeniería

De la idea al producto final.

Un proceso estructurado y transparente, dividido en etapas que puedes aprobar por separado. Diseñado para proteger tu inversión y para que el resultado se pueda fabricar de verdad.

Qué hacemos

Cuatro disciplinas, un solo responsable.

Puedes contratar una sola capacidad o el desarrollo integral. En cualquier caso, la integración corre por nuestra cuenta.

Diseño electrónico y PCB en HabilisLab

Diseño electrónico y PCB

Arquitectura de hardware, esquemáticos y enrutamiento de PCB multicapa. Entregamos Gerbers, BOM y archivos de pick-and-place listos para el ensamblador, no un diagrama bonito que nadie puede fabricar.

  • Esquemáticos y arquitectura
  • PCB multicapa y ruteo
  • Selección de componentes y BOM
  • Gestión de energía y baterías
  • Integridad de señal
  • Paquete de fabricación completo
Firmware y software en HabilisLab

Firmware y software

El código que hace que el hardware funcione y la capa que lo conecta con las personas: firmware de bajo nivel, telemetría IoT, dashboards de monitoreo y aplicaciones de control.

  • Firmware en C/C++ y MicroPython
  • ESP32, STM32, RP2040
  • Conectividad Wi-Fi, BLE, LoRa
  • MQTT, HTTP/REST y protocolos industriales
  • Dashboards web de telemetría
  • Actualizaciones OTA
Diseño mecánico y CAD en HabilisLab

Diseño mecánico y CAD

Carcasas, ensambles y mecanismos modelados en 3D con tolerancias reales, pensados desde el inicio para el proceso con el que se van a fabricar.

  • Modelado 3D paramétrico
  • Carcasas y sellado IP
  • Mecanismos y transmisiones
  • Tolerancias y ajustes
  • Planos de fabricación
  • Impresión 3D, mecanizado e inyección

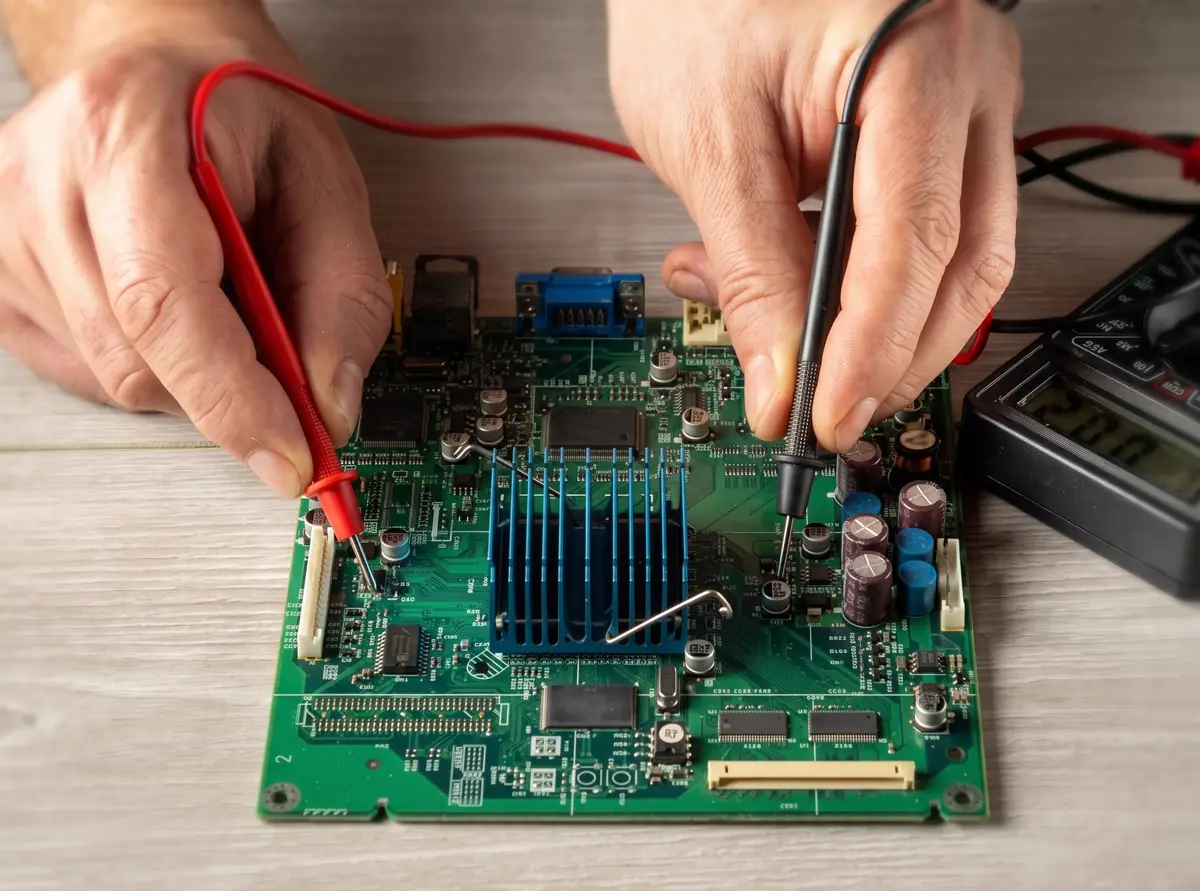

Validación, pruebas y DFM en HabilisLab

Validación, pruebas y DFM

Antes de fabricar, comprobamos. Simulación, instrumentación de laboratorio y ciclos de iteración documentados hasta que el producto se comporta como debe en condiciones reales.

  • Simulación térmica y estructural
  • Instrumentación y medición
  • Pruebas de consumo y autonomía
  • Iteración de prototipos
  • Optimización para manufactura (DFM)
  • Documentación técnica de entrega

Cómo se ejecuta

Tres etapas con salida en cada una.

Ninguna etapa te obliga a la siguiente. Si en la evaluación descubrimos que el proyecto no es viable como está planteado, te lo decimos con argumentos y ahí termina el compromiso.

  1. Evaluación y arquitectura

    Reunión técnica, definición cerrada de requerimientos, análisis de viabilidad y selección de la arquitectura del sistema. Es la etapa más barata y la que más riesgo elimina.

    Entregable documento de arquitectura, plan de desarrollo por hitos y rango de inversión de las etapas siguientes.
    Duración típica 1 a 3 semanas.
  2. Desarrollo del prototipo

    Diseño y fabricación del PCB, modelado e impresión de las piezas mecánicas, desarrollo del firmware e integración. El resultado es hardware físico que puedes tocar, probar y mostrar.

    Entregable prototipo funcional, código fuente, esquemáticos, modelos CAD y video de las pruebas.
    Duración típica 6 a 14 semanas.
  3. Producto y diseño para manufactura

    Optimizamos el diseño para producirse en lotes: reemplazo de componentes con problemas de suministro, reducción de costo de ensamble, robustez mecánica y pruebas finales.

    Entregable paquete completo de fabricación, reporte de validación y transferencia formal de la propiedad intelectual.
    Duración típica 4 a 10 semanas.

Entregables

Qué recibes exactamente.

Al cerrar el proyecto no dependes de nosotros para nada. Todo lo necesario para fabricar, mantener y evolucionar el producto queda en tus manos.

  • Documentación de ingeniería

    Requerimientos, arquitectura del sistema, diagramas de bloques y decisiones técnicas justificadas.

  • Paquete de fabricación

    Gerbers, BOM con proveedores, archivos pick-and-place y planos mecánicos acotados.

  • Código fuente completo

    Repositorio del firmware y del software, comentado y con instrucciones de compilación.

  • Modelos CAD editables

    Archivos nativos y neutros (STEP) de todas las piezas y ensambles, no solo mallas.

  • Reporte de validación

    Resultados de las pruebas, mediciones de laboratorio y limitaciones conocidas del diseño.

  • Transferencia de PI

    Cesión formal de la propiedad intelectual de todo lo desarrollado, a tu nombre.

Sectores

Dónde solemos aplicarlo.

La ingeniería es la misma; lo que cambia son las restricciones de cada industria. Estos son los contextos con los que trabajamos con más frecuencia.

  • Agroindustria y riego tecnificado
  • Minería e industria pesada
  • Dispositivos médicos y salud
  • Logística y trazabilidad
  • Retail y puntos de venta
  • Energía y monitoreo ambiental
  • Educación técnica y laboratorios
  • Automatización de plantas

¿Tu proyecto encaja en alguna de estas etapas?

Escríbenos con lo que tengas —un boceto, un requerimiento o un problema sin resolver— y te decimos con honestidad si podemos ayudarte y cómo.

Cotiza tu proyecto

Contacto

Cuéntanos qué quieres construir.

No necesitas un pliego técnico para empezar. Con una descripción del problema y lo que esperas del producto, podemos decirte si es viable, qué camino tomaría y qué orden de inversión implica.

  • Respuesta en menos de 48 horas hábiles.
  • Firmamos NDA antes de que compartas nada sensible.
  • La primera conversación de viabilidad no tiene costo.
